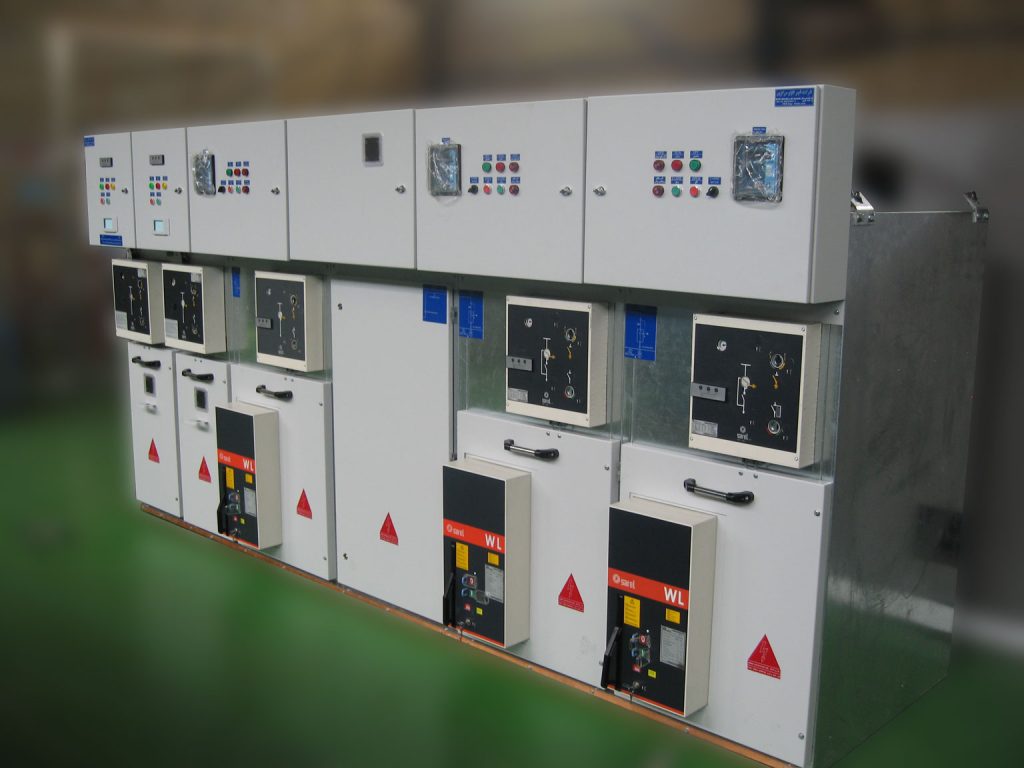

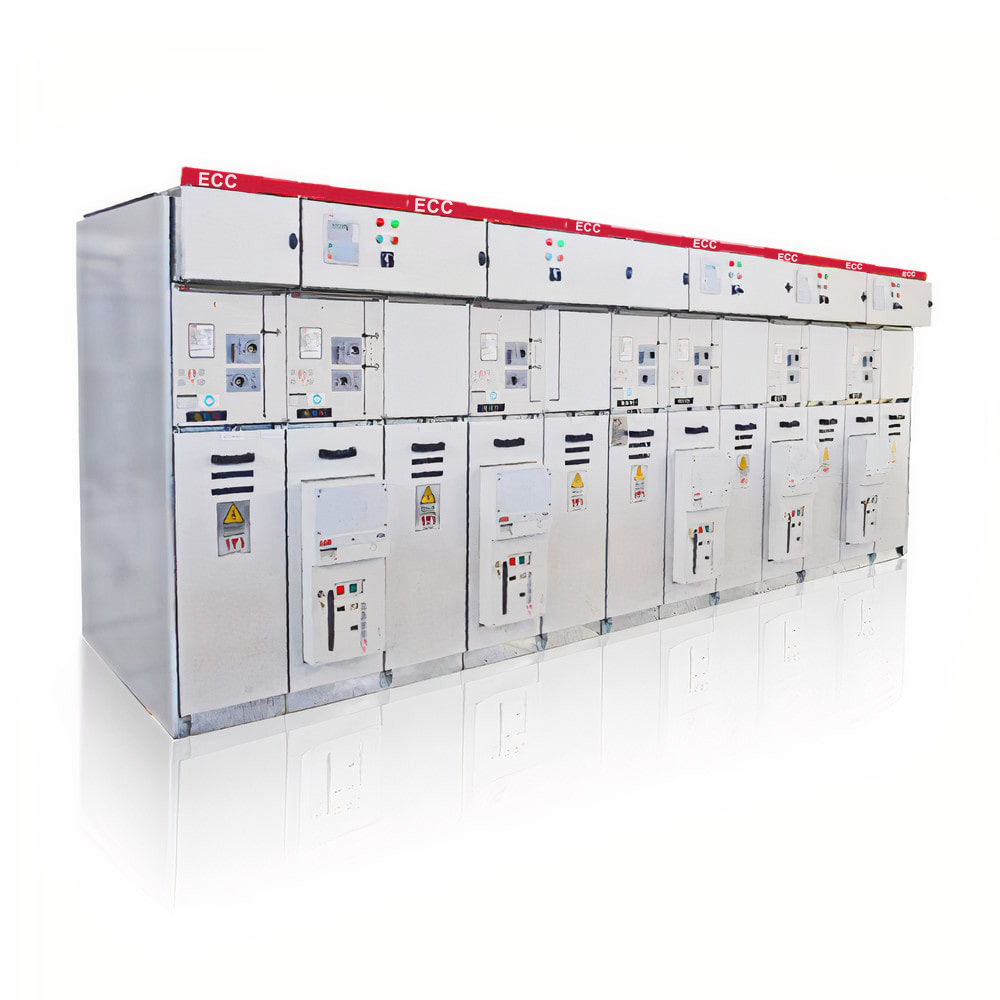

تابلوهای فشار متوسط کشویی (UniGear Zs1):
WITHDRAWABLE MEDIUM VOLTAGE SWITCHGEARS (UniGear Zs1)

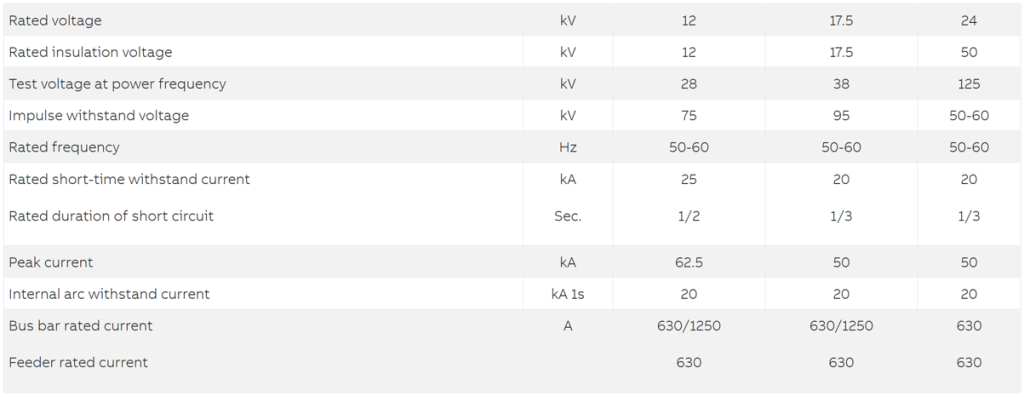

تابلوهای فشار متوسط بر پایه دانش فنی ساخت شرکت ABB طرح UniGear ZS1 و تایپ تست شده طبق ضوابط IEC62271-200 میباشند که با سطح ولتاژ 24KV، جریان نامی 4000A و سطح اتصال کوتاه 50KA طراحی و تولید میگردند.
این تابلوها در ردیف تابلوهای Metal-clad که برای کاربرد در درون ساختمان مناسبسازی شده است. این سیستم یک مکانیسم ماژولار است که از قسمتهای استاندارد تر از شده باهم تشکیل شده است.
محفظههای مختلف دستگاه، به وسیله ورقهای فلزی از یکدیگر جدا میشوند و بخشهای برق دار با هوا عایق شدهاند. تمام بخشها مطابق با استانداردهای IEC مورد تست قرار گرفتهاند. همچنین برای سهولت استفاده، کلیه اتصالات قدرت کابل، از قسمت جلوی تابلو قابل دسترسی هستند.
A: محفظه کلید
B: محفظه باسبار
C: محفظه سرکابل
D: محفظه کنترل یا فشار ضعیف (که تجهیزات اندازهگیری و کنترل و حفاظتی در آن قرار میگیرند)
