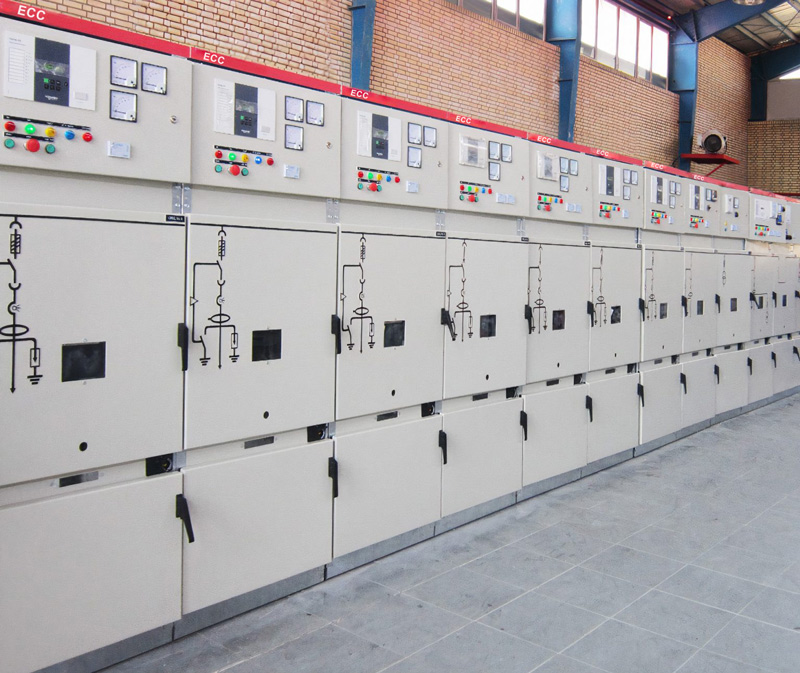

UniSafe یک تابلو فشار متوسط
که بهطور ویژه برای کاربردهای داخلی با سطح ولتاژ 24 کیلوولت طراحی شده است.
این تابلو با طراحی ماژولار ساخته شده و از قسمت های استانداردی تشکیل شده است که قابلیت نصب منظم و هماهنگ در کنار یکدیگر را دارند.
سیستم فوق قابلیت استفاده از کلیدهای قطع در تکنولوژی خلاء یا گاز SF6 را دارد.
تمام کلیدها با ظرفیت مشابه، صرفنظر از نوع قدرت قطع، کاملاً قابل تعویض با یکدیگر میباشند.
محفظههای داخلی تابلو به صورت فلزی از یکدیگر ایزوله شدهاند و تمام قسمتهای برقدار با هوا عایقسازی شدهاند تا بالاترین سطح ایمنی عملیاتی تأمین گردد.
این تابلو بهطور کامل در برابر قوس الکتریکی مقاوم (ARC-PROOF) بوده و بر اساس استانداردهای IEC (سطح دسترسی AA، کلاس A، معیارهای ۱ تا ۵) مورد آزمون و تایید قرار گرفته است.
نصب این تابلو به حداقل عملیات ساختمانی نیاز دارد. تمامی اتصالات کابلهای قدرت و کمکی از قسمت جلوی تابلو قابل دسترسی هستند که این ویژگی موجب سهولت در تعمیرات و کاهش زمان خاموشی میگردد.
تابلوهای فشار متوسط کمپکت از انواع پیشرفته تابلوهای فشار متوسط هستند که قابلیت تجهیز به دژنکتورهای خلاء VD4 و سکسیونرهای قابل قطع زیر بار گازی SFG را دارند. این تابلوها به صورت Metal Enclosed طراحی و تولید شده و از ضریب اطمینان بالا، مشخصات فنی و قابلیت های الکتریکی و مکانیکی پیشرفته و طول عمر زیادی برخوردارند.
ویژگی های کلیدی این تابلوها:
- ساختار منعطف: این تابلوها با هر ترکیبی از سلولهای سکسیونری، سکسیونری فیوزدار، دژنکتوری رایزر، کوپلاژ اندازهگیری و… قابل تولید هستند و به دلیل مدولار بودن ساختار، قابلیت گسترش و یا تغییر چیدمان سلولی در آینده نیز وجود دارد.
- پستهای پاساژ: به دلیل قابلیت ادغام سلول اندازهگیری در سلول دژنکتوری، این تابلوها بهترین انتخاب برای پستهای پاساژ هستند.
- کارایی بالا در شرایط سخت: کارایی بسیار مطلوب و رضایتبخش این تابلو تحت شرایط سنگین عملیاتی و بهرهبرداری در سختترین نقاط آب و هوایی کشور به اثبات رسیده است.
محفظههای تابلو:
- محفظه مدارهای کنترل و فرمان
- محفظه باسبار
- محفظه کابل
- محفظه تجهیزات (فقط برای LSC2B)
- محفظه اپراتوری
